六维力传感器
高精度、、、超低温漂
高静态抗过载
高静态过载；；；
24Bit高速ADC采样
2700Hz数据输出频率
高信噪比全数字式输出
优化设计的应变丈量结构
内置高精度解耦、、、滤波和温度赔偿算法
低零漂、、、低温漂、、、低轴间串扰
产品概述
Product Description

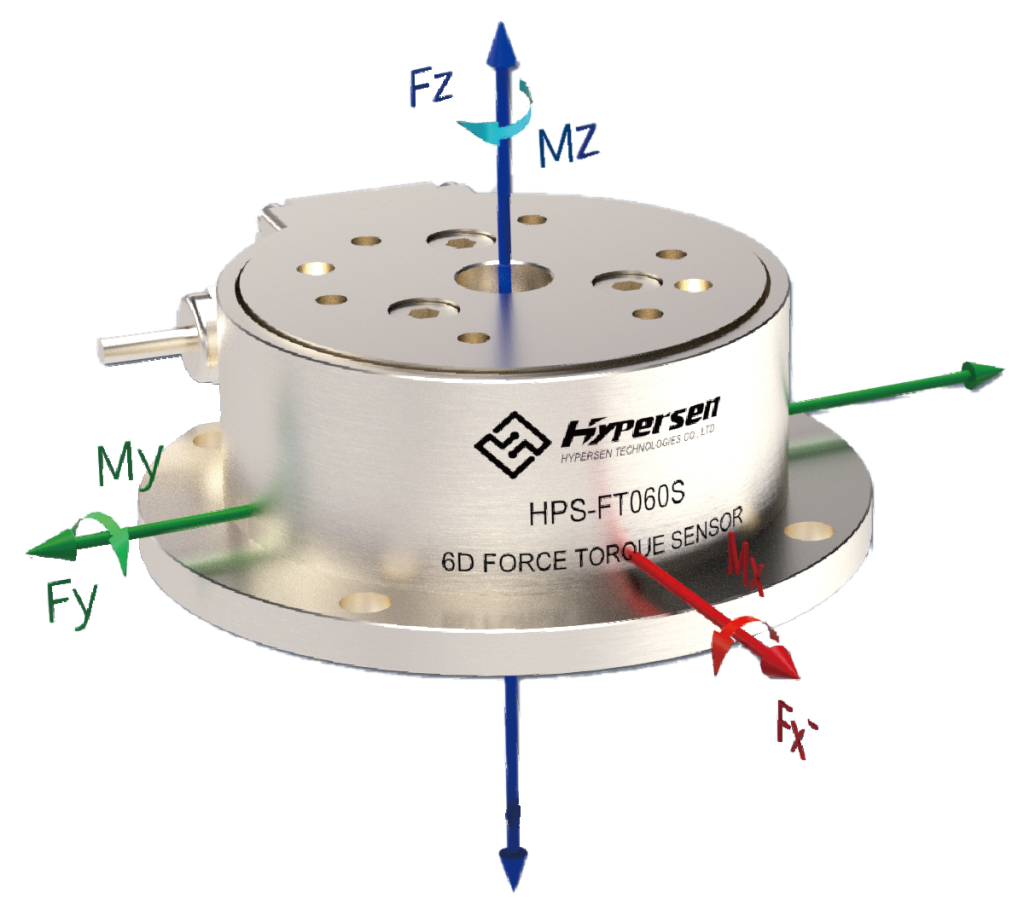

- HPS-FT系传记感器是高机能的数字式六维力传感器，，可实现XYZ三个空间坐标轴上的力和力矩的精确丈量。。。该传感器选取应变体结构,拥有优良的抗过载性和耐久性，，工作时最高可达3.5倍的安全过载。。。
- 高精度应变计及结构设计实现了更高的信噪比和活络度,内置温度赔偿算法大大降低了由于温度变动导致的温度漂移。。。

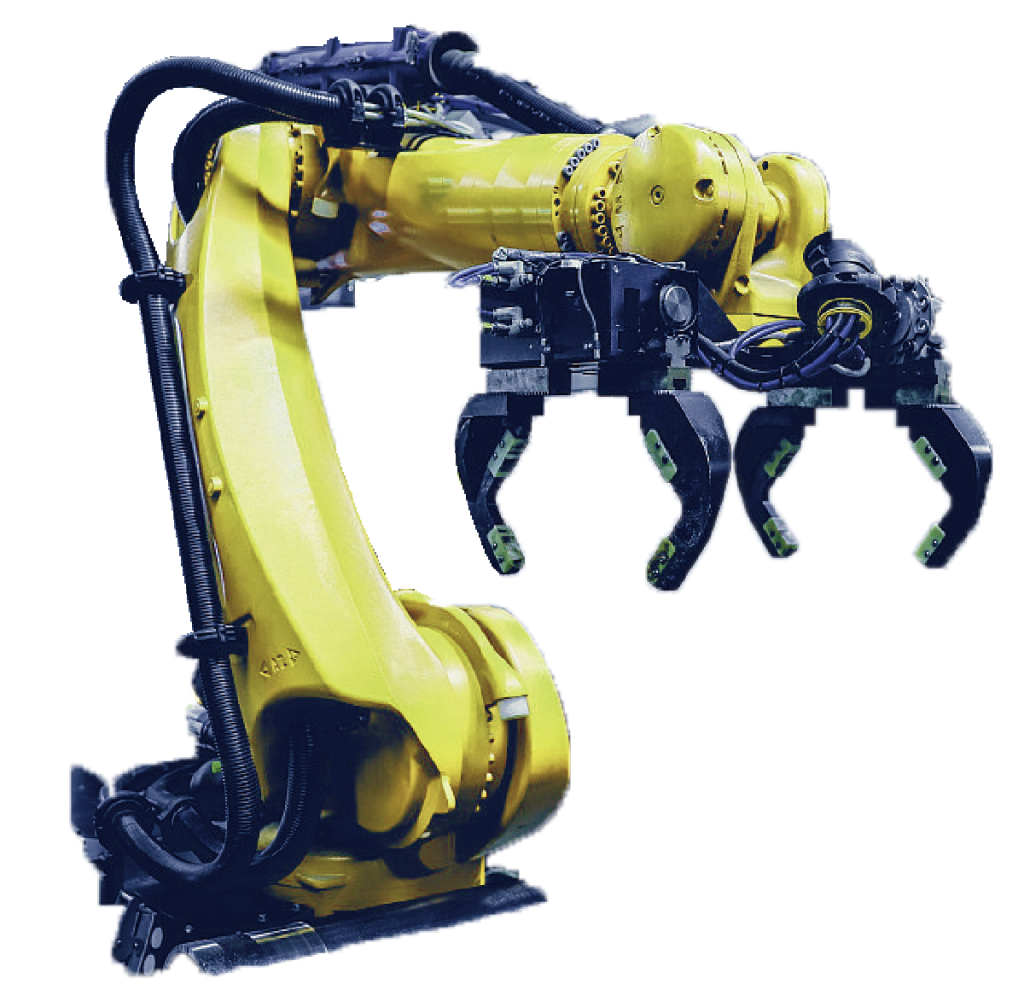

- 六维力传感器装载于工业机械人、、、合作机械人、、、外骨骼机械人、、、医疗康复机械人上,也宽泛利用于柔性夹爪抓取、、、机械人关节、、、自动化丈量与节制、、、风洞测试等场景。。。

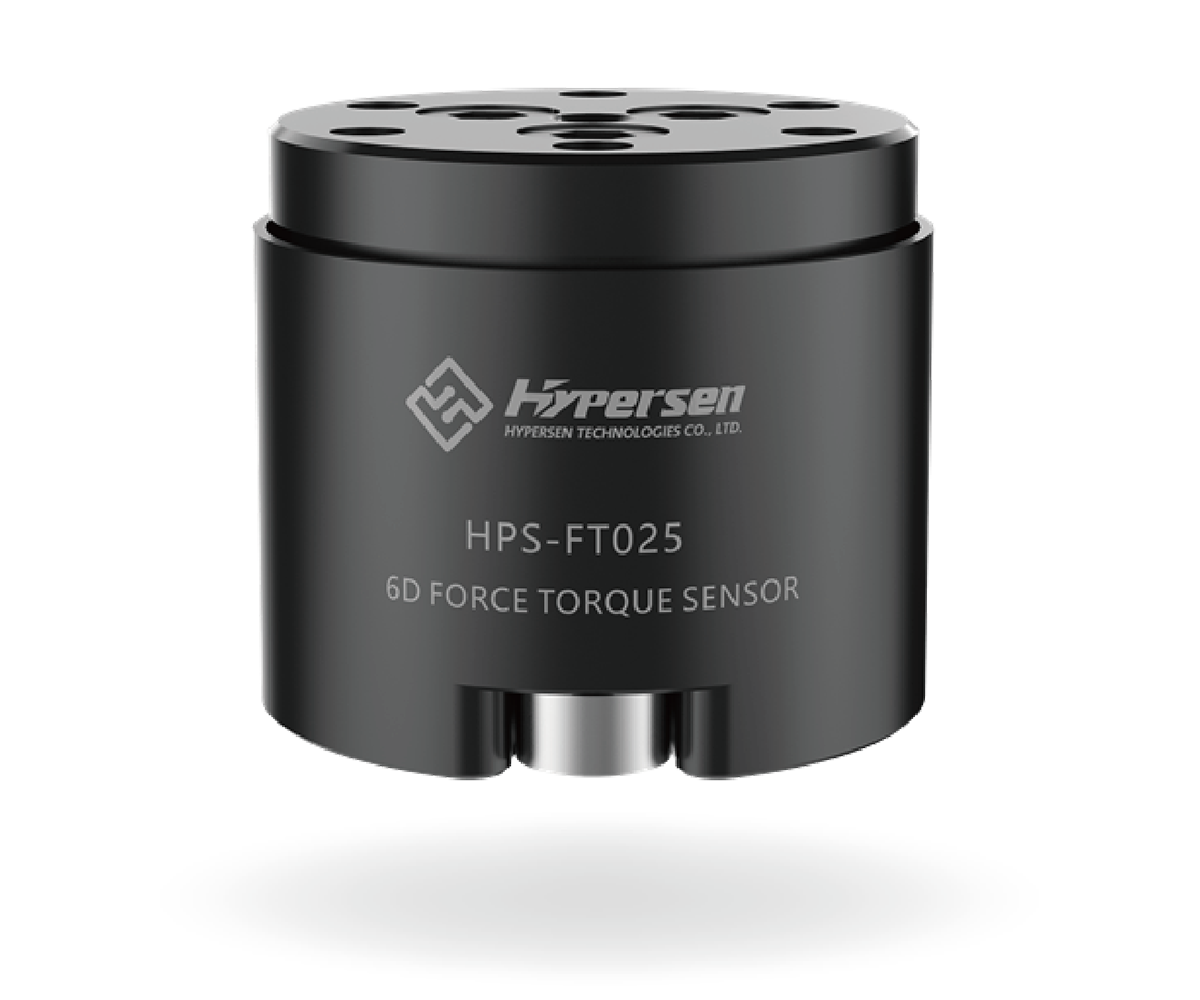

HPS-FT025
HPS-FT025系列六维力传感器重量仅为28克,产品尺寸为23*26.2mm(直径),选取合金钢和航空铝资料制作,数据传输频率最大2000Hz,防水等级为IP65,可接受350%过载。。。

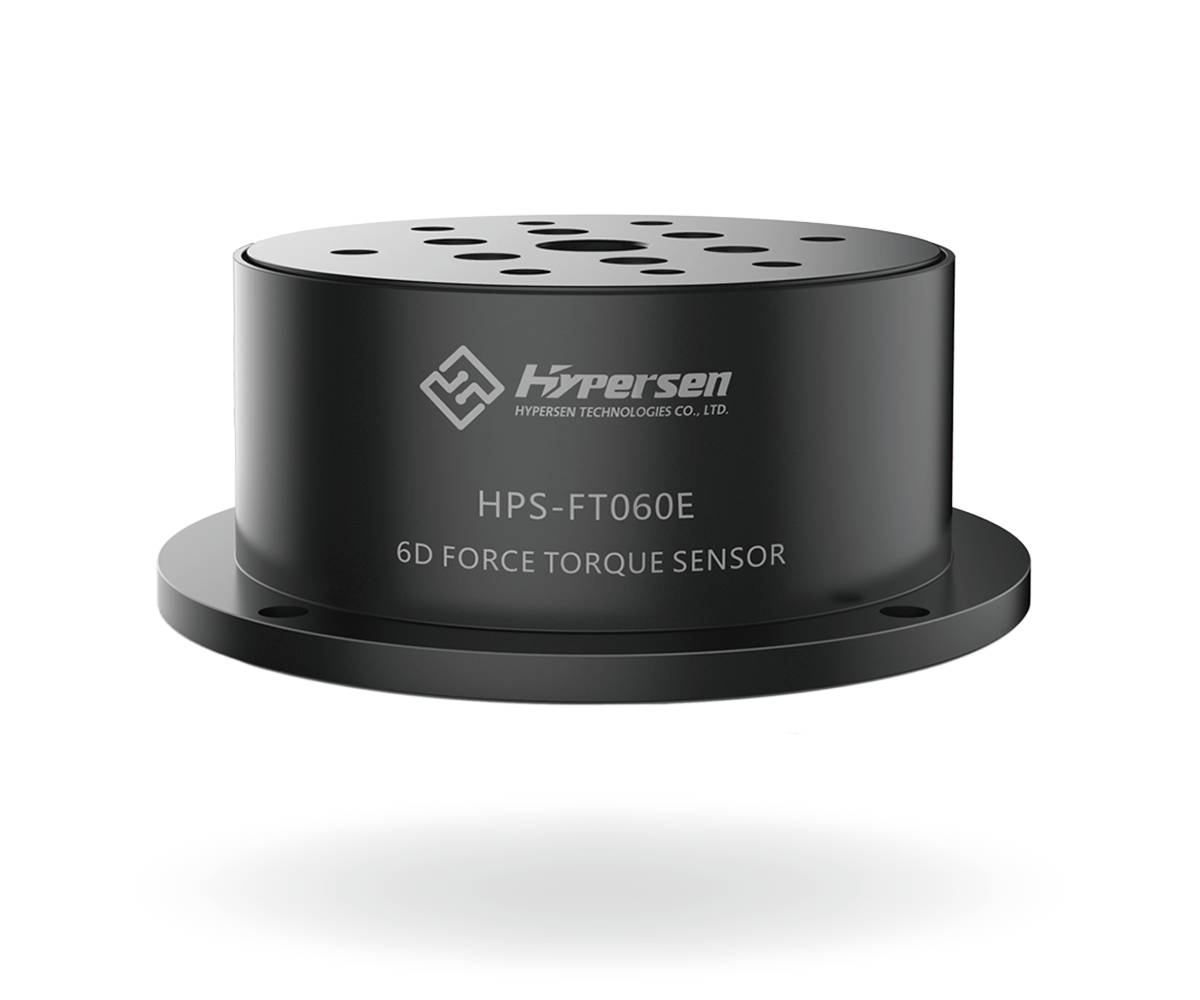

HPS-FT060E
HPS-FT060系列六维力传感器重量仅为255克，，产品尺寸为87*78*28.5mm，，选取合金钢和航空铝资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

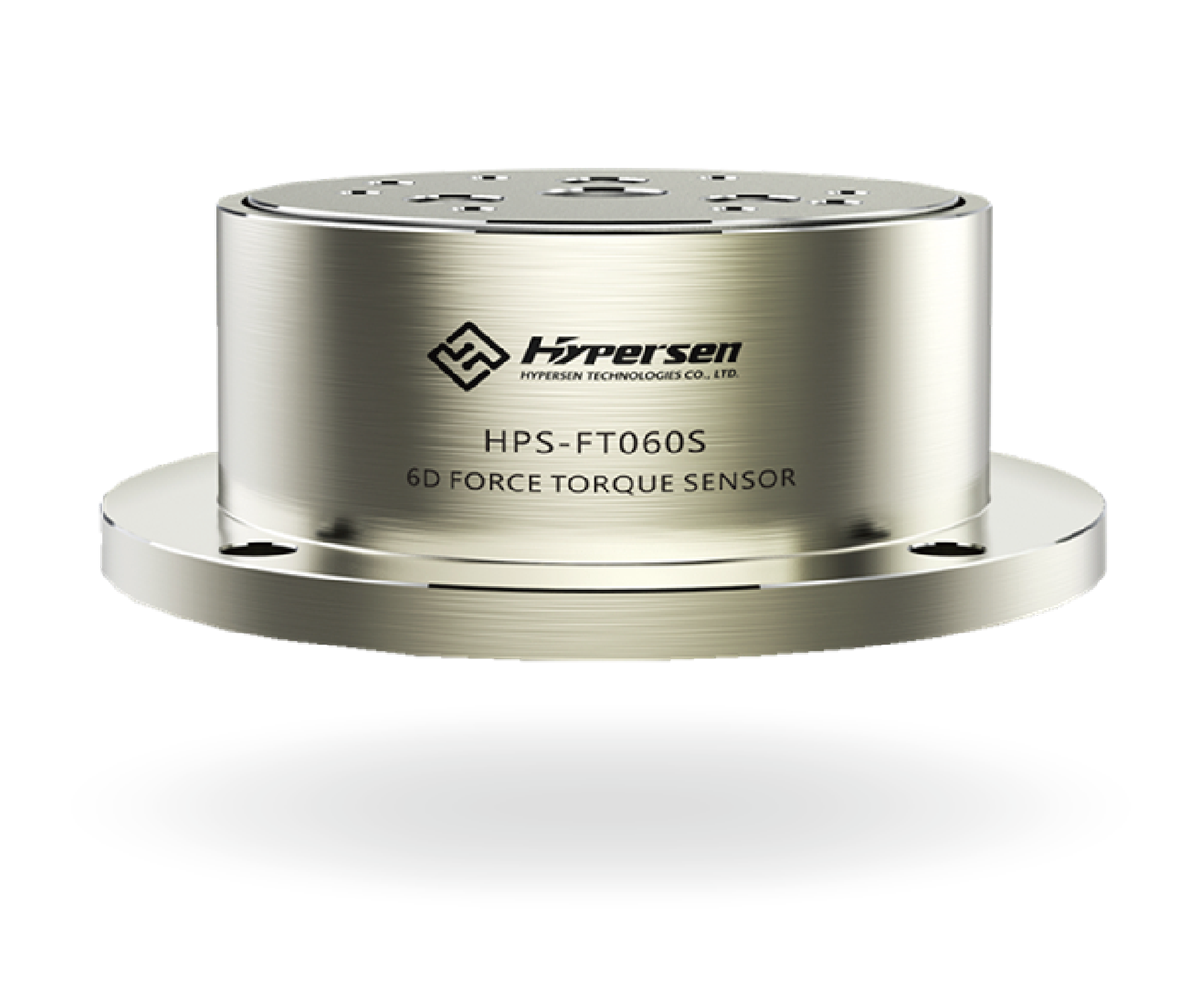

HPS-FT060S
HPS-FT060S系列六维力传感器重量仅为502克，，产品尺寸为87*78（直径）*28.5mm，，选取不锈钢资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

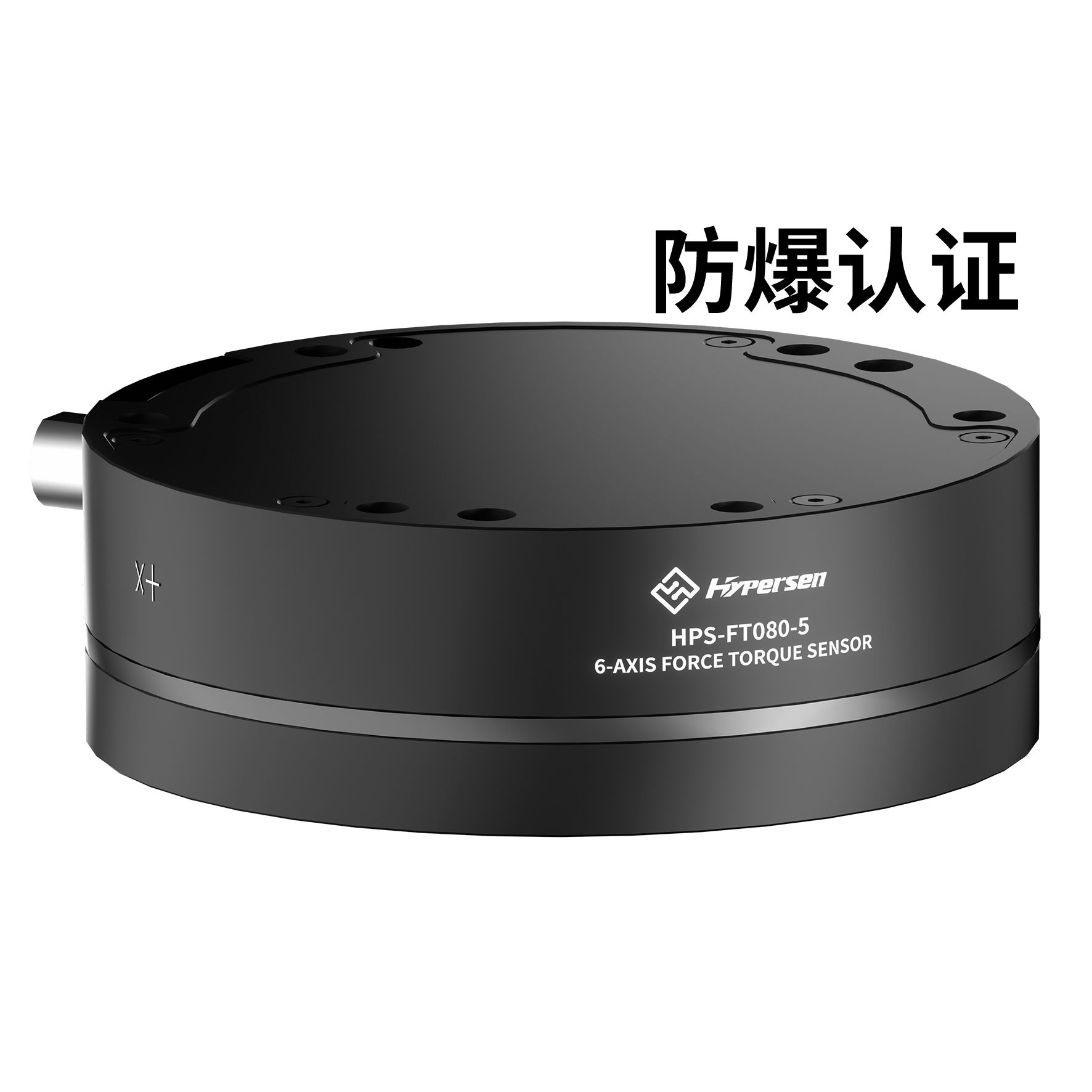

HPS-FT080-5（防爆认证）
HPS-FT080-5六维力传感器重量仅为259克，，产品尺寸为80（直径）*26mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

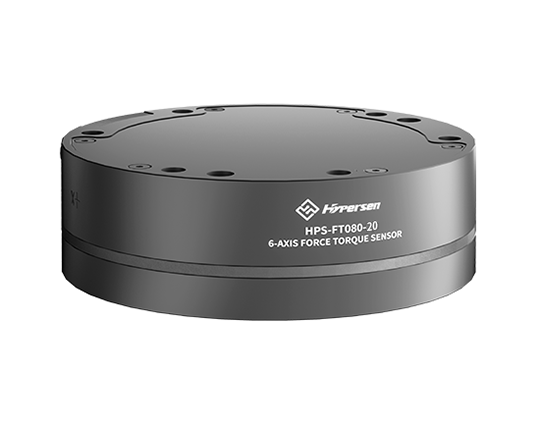

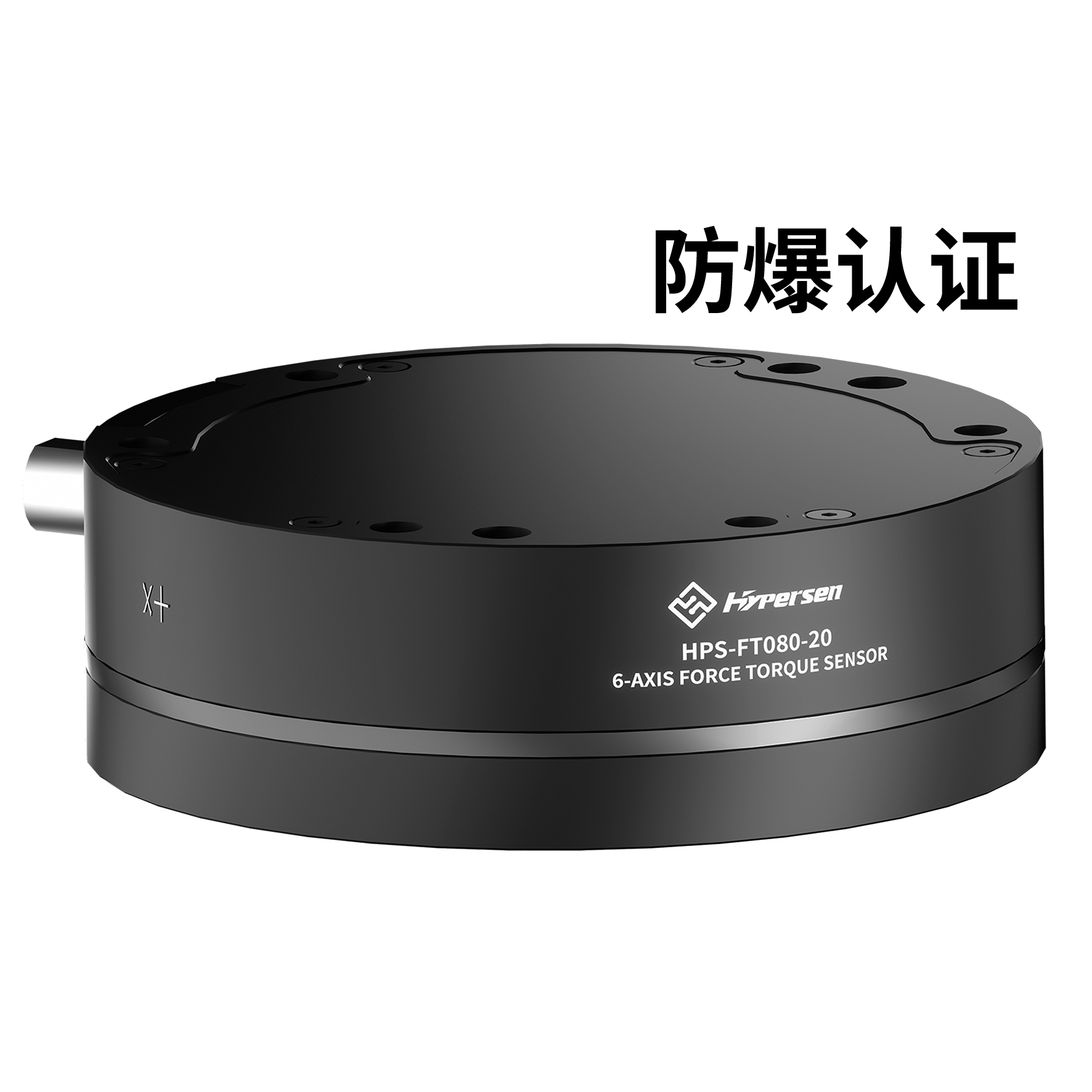

HPS-FT080-20（防爆认证）
HPS-FT080系列六维力传感器重量仅为268克，，产品尺寸为80（直径）*26mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

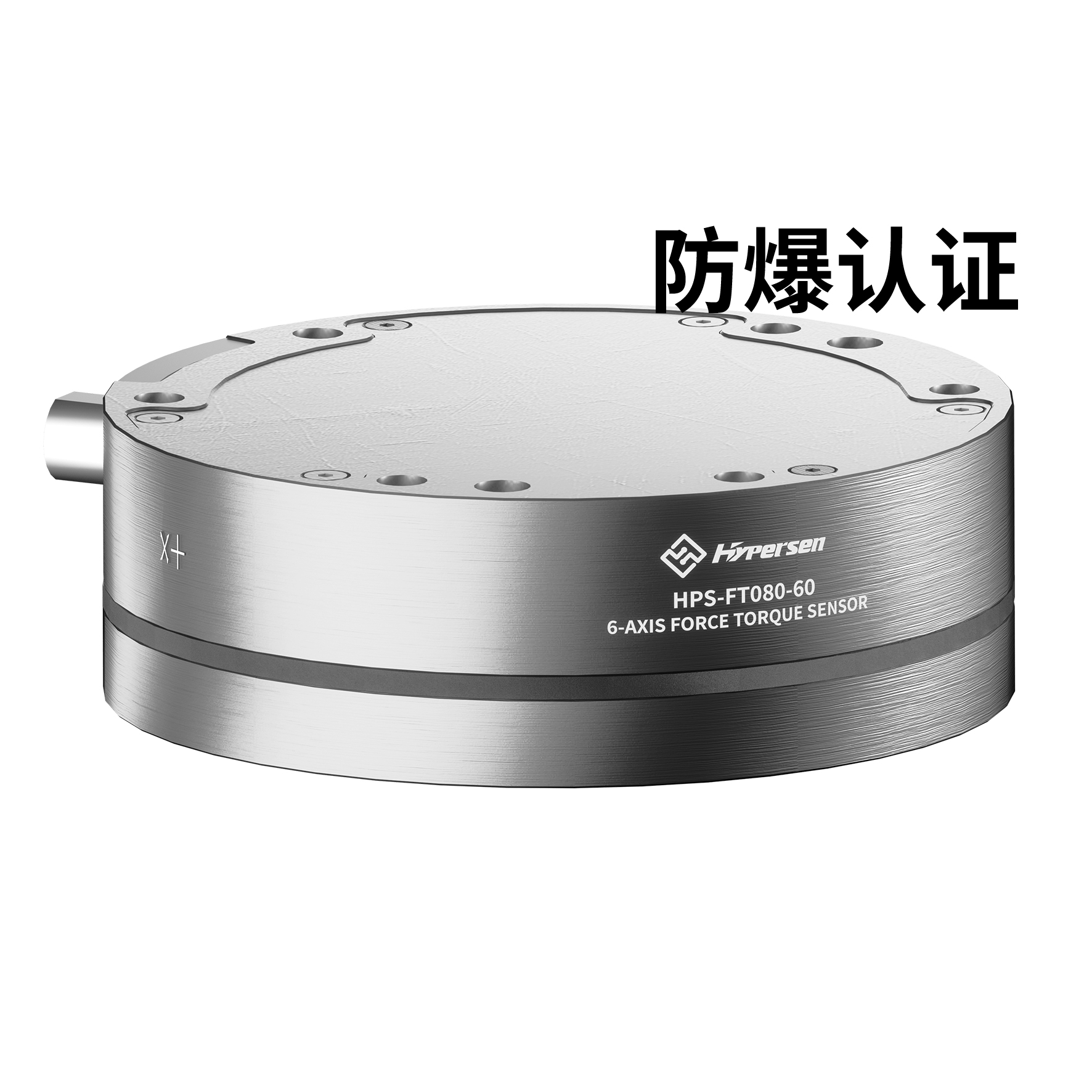

HPS-FT080-60（防爆认证）
HPS-FT080-60六维力传感器重量仅为488克，，产品尺寸为80（直径）*26mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

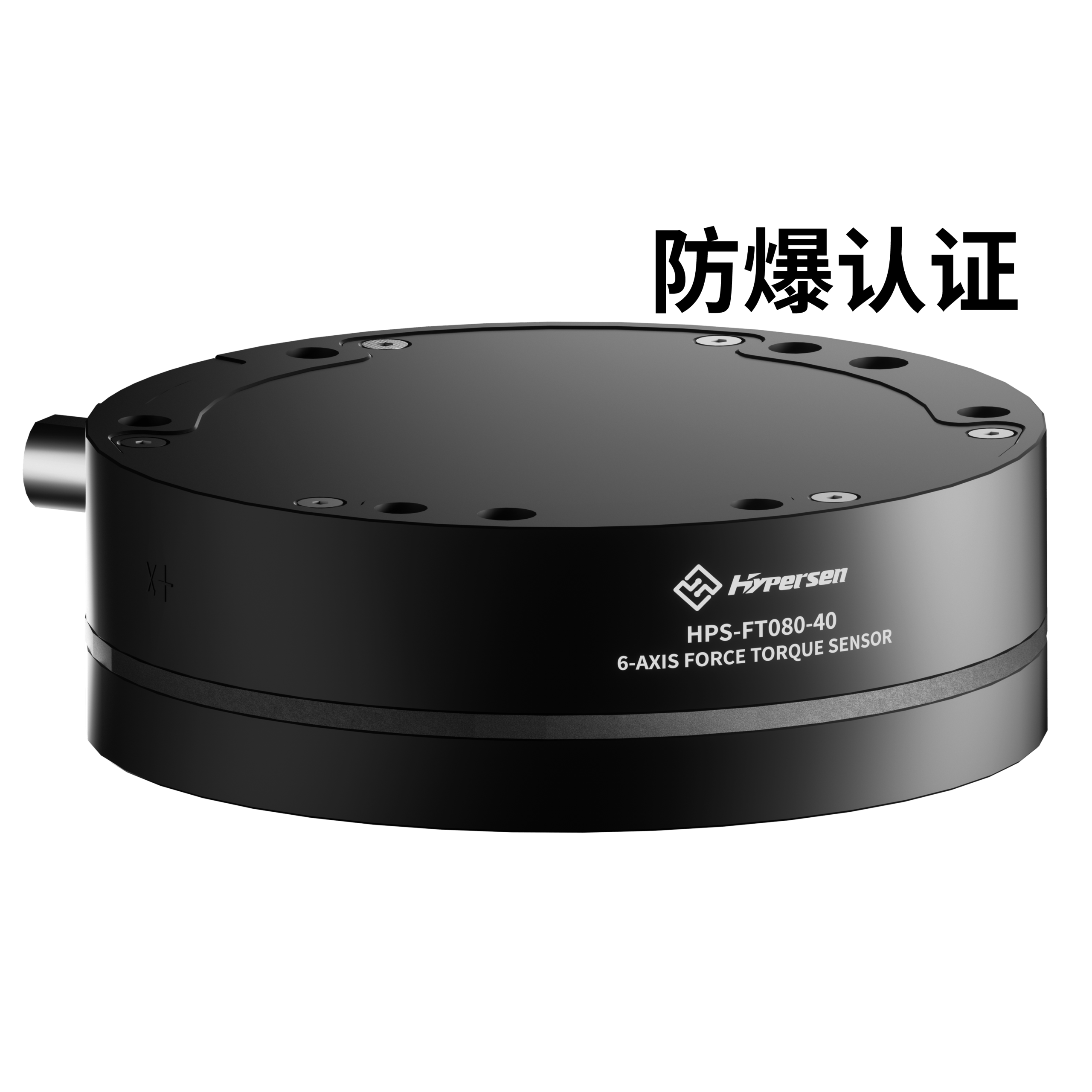

HPS-FT080-40（防爆认证）
HPS-FT080-40六维力传感器重量仅为478克，，产品尺寸为80（直径）*26mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

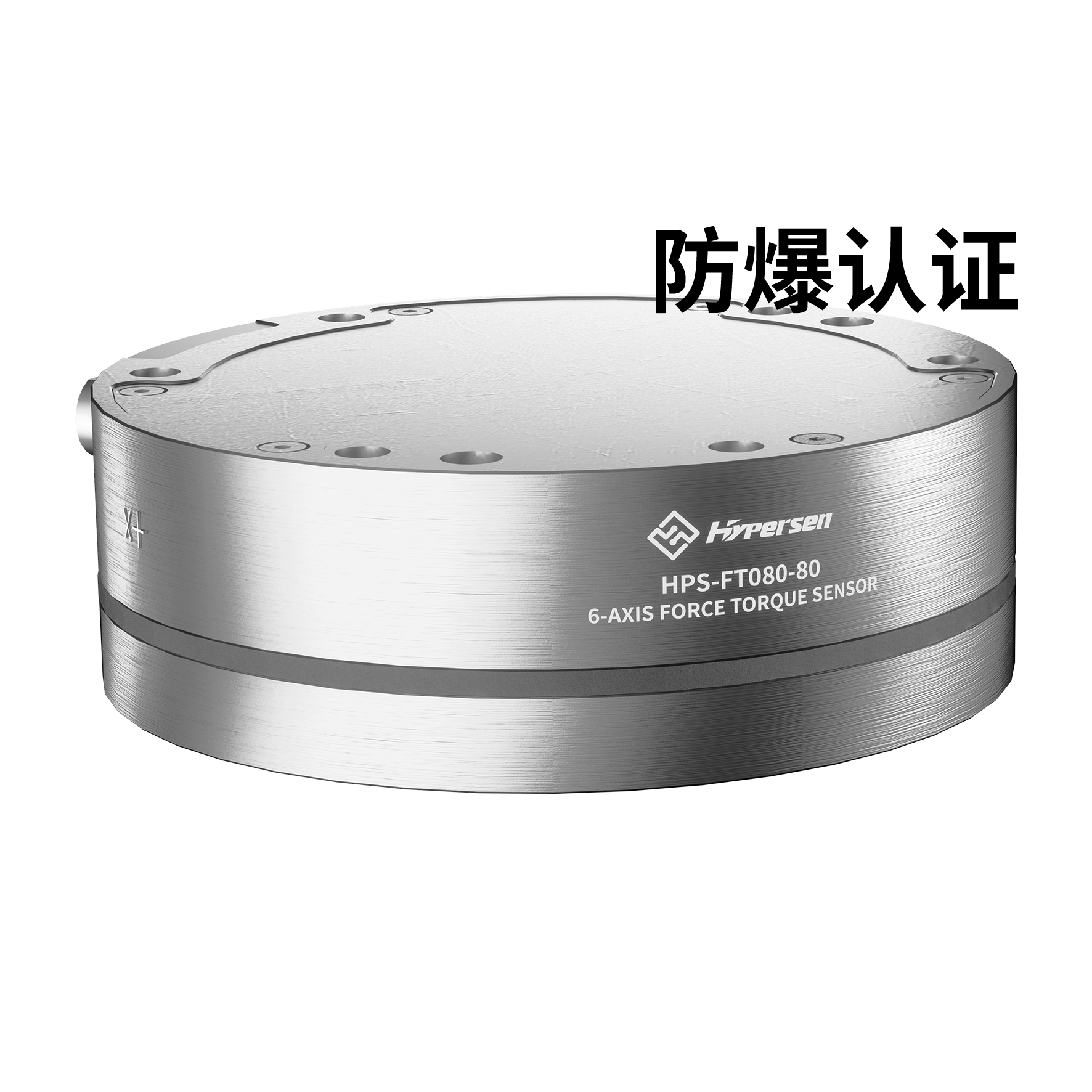

HPS-FT080-80（防爆认证）
HPS-FT080-80六维力传感器重量仅为686克，，产品尺寸为80（直径）*26mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。

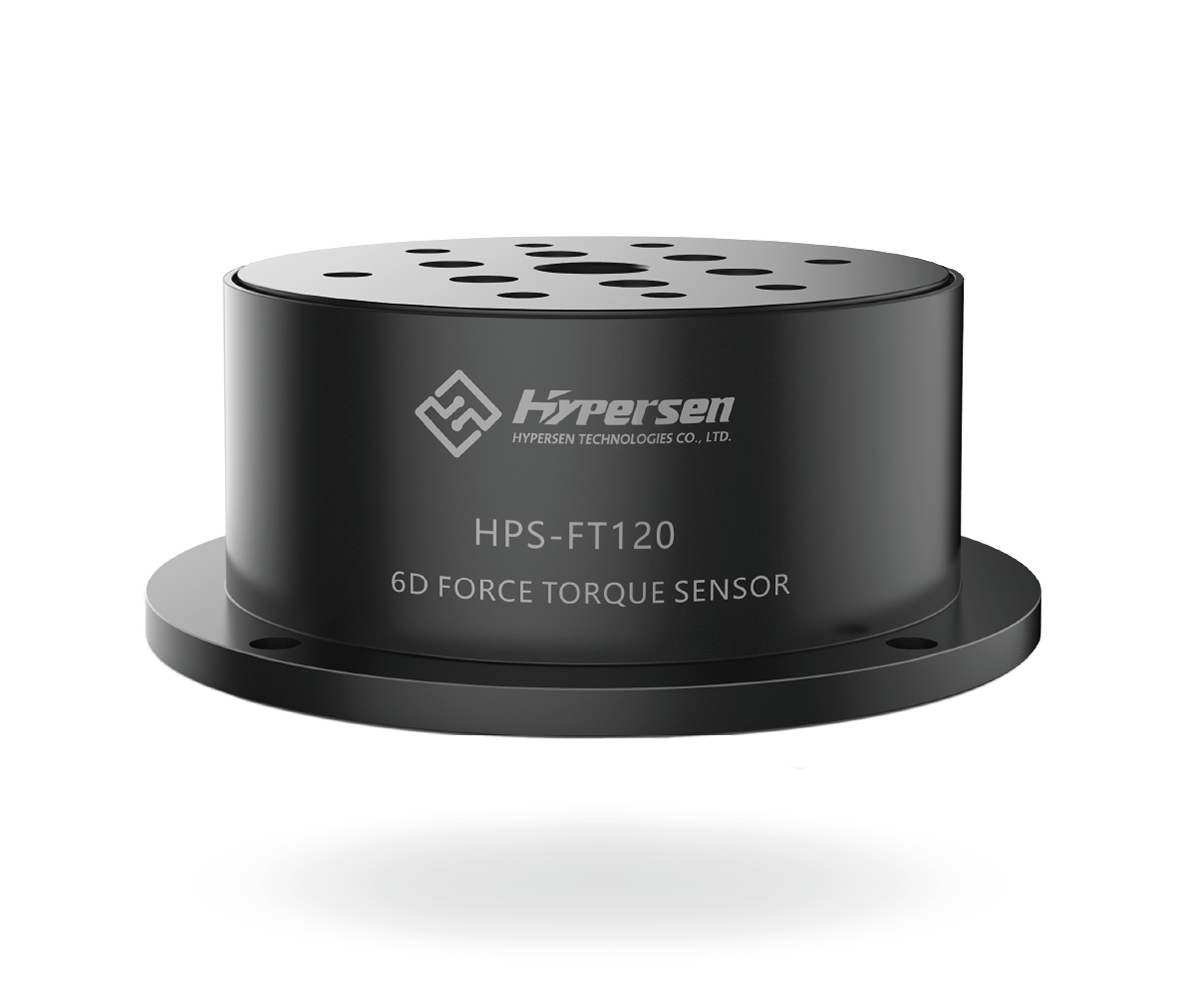

HPS-FT120
HPS-FT120系列六维力传感器重量仅为1450克，，产品尺寸为142*126*50mm，，选取铝合金资料制作，，数据传输频率最大2000Hz，，防水等级为IP65，，可接受350%过载。。。
道理简介
Principle Introduction
- HPS-FT系传记感器是高机能的数字式六维力传感器，，可实现XYZ三个空间坐标轴上的力和力矩的精确丈量。。。该传感器选取应变体结构,拥有优良的抗过载性和耐久性,工作时最高可达3.5倍的安全过载。。。
- 高精度应变计及结构设计实现了更高的信噪比和活络度,内置温度赔偿算法大大降低了由于温度变动导致的温度漂移。。。
- 六维力传感器装载于工业机械人、、、合作机械人、、、外骨骼机械人、、、医疗康复机械人上,也宽泛利用于柔性夹爪抓取、、、机械人关节、、、自动化丈量与节制、、、风洞测试等场景。。。
产品优势
Product Advantages

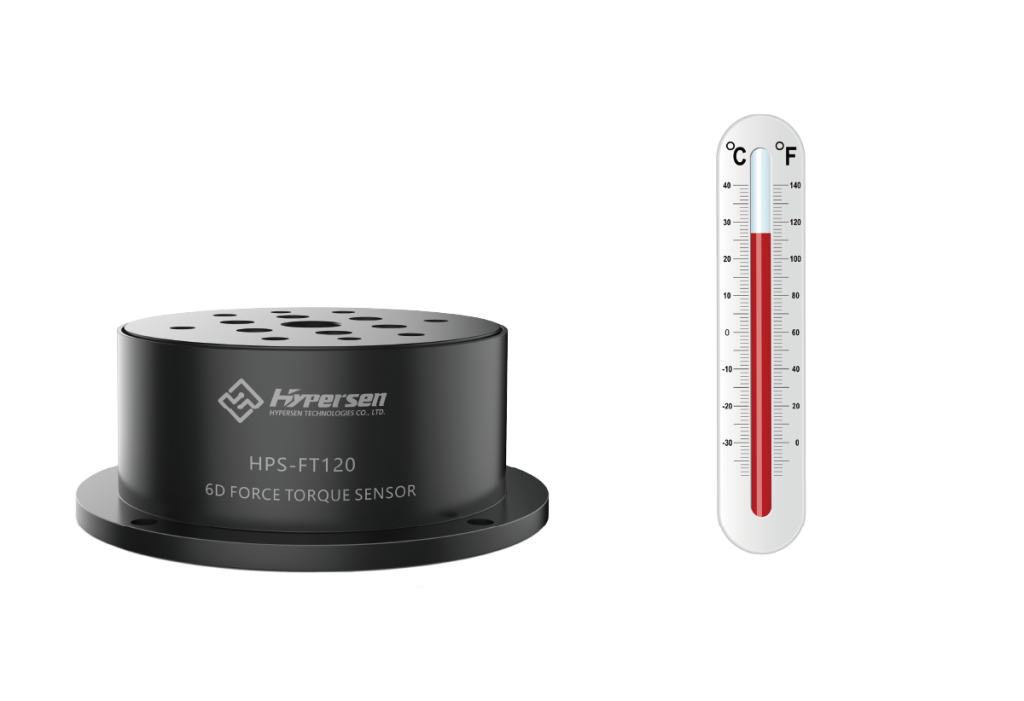

超低温漂
- HPS-FT系列六维力传感器内置温度赔偿算法，，大大降低了传感器由于温度变动带来的温度漂移。。。

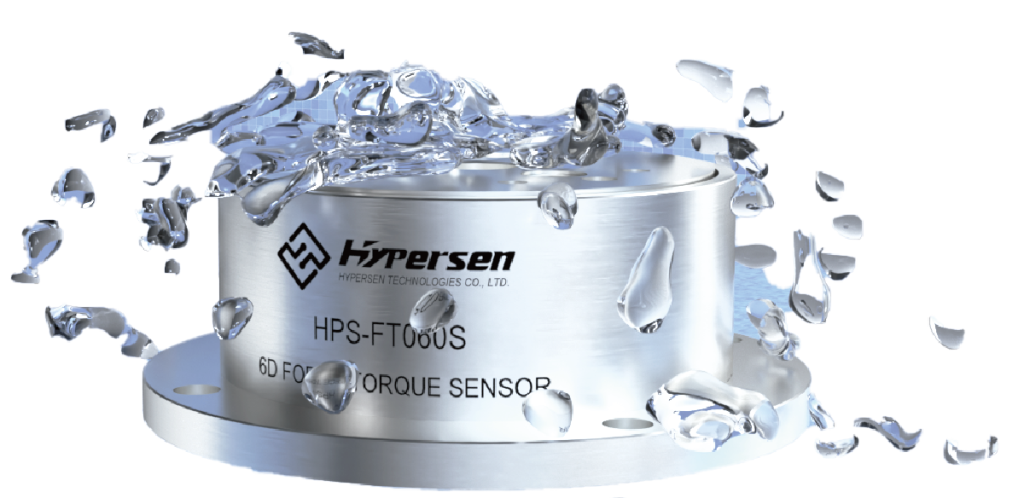

IP65工业级防护
- HPS-FT部门系列六维力传感器占有优异的IP65级工业级防护,可预防异物及尘埃进入,不变、、、靠得住,选取防脱落航空级插头。。。
2700Hz高丈量频率
- HPS-FT-080系列六维力传感器占有超高速度的采样频率，，迟滞仅为0.1(%FS),2700Hz输出频率,24Bit高速ADC采样，，支持Ethernet/EtherCAT/RS-485/和仿照接口输出。。。

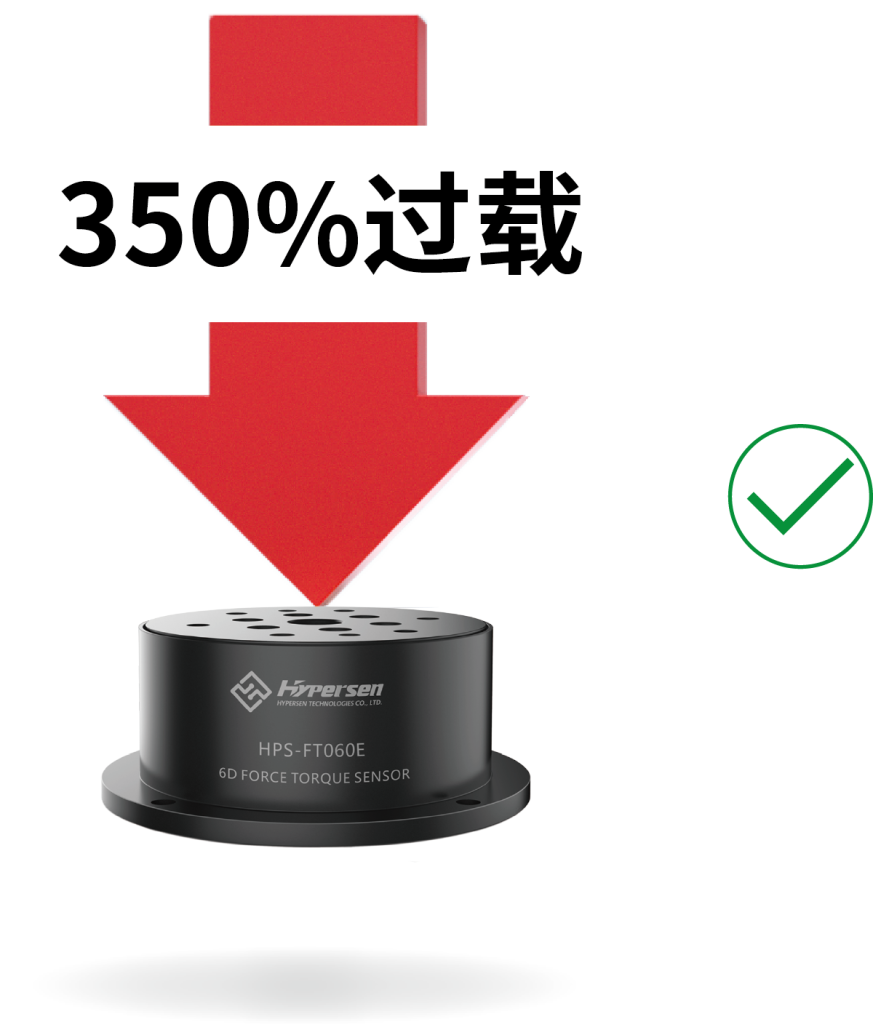

350%抗过载能力
- HPS-FT系列六维力传感器选取优异的材质和结构，，具备超强的抗过载能力，，常态下可接受350%的过载。。。

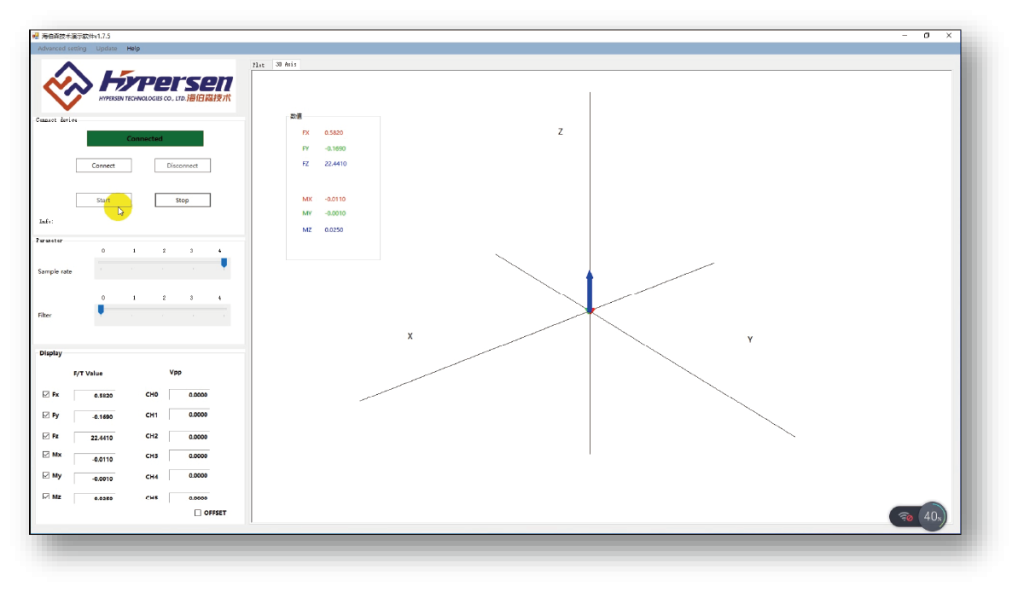

实时数据、、、显示
- 共同HPS客户端软件，，可实时读取并显示数据,便于用户调试分析。。。
高线性度 低轴间串扰
- 内置高机能嵌入式微处置器,先进的嵌入式数据处置、、、滤波和解耦算法，，保障丈量了局和高线性度和极低的轴间串扰。。。
IO急停输出
- 银河集团官网六维力传感器可共同Ethernet和EtherCAT-适配器使用,适配器的I0可与机械人的急停I0衔接,设定好报警值后，，当某个方向的受力超过设定值时,适配器可在0.5ms内通过I0信号对机械人进行急？？＝谥，，预防对传感器和工件造成败坏。。。
| 型号 | 量程 | 非线性度 | |||
|---|---|---|---|---|---|
| HPS-FT025 | ±150N(Fxy） | ±200N(Fz) | ±4Nm(Mxy) | ±4Nm(Mz) | ＜1(%FS) |
| HPS-FT060E | ±600N(Fxy） | ±800N(Fz) | ±15Nm(Mxy) | ±15Nm(Mz) | ＜1.25(%FS) |
| HPS-FT060S | ±1000N(Fxy） | ±1400N(Fz) | ±30Nm(Mxy) | ±30Nm(Mz) | ＜1.25(%FS) |
| HPS-FT120 | ±3000N(Fxy） | ±4000N(Fz) | ±150Nm(Mxy) | ±150Nm(Mz) | ＜2(%FS) |
| HPS-FT080-5 | ±150N(Fxy） | ±200N(Fz) | ±5Nm(Mxy) | ±5Nm(Mz) | ＜0.5(%FS) |
| HPS-FT080-20 | ±600N(Fxy） | ±800N(Fz) | ±20Nm(Mxy) | ±20Nm(Mz) | |
| HPS-FT080-40 | ±1200N(Fxy） | ±1600N(Fz) | ±40Nm(Mxy) | ±40Nm(Mz) | |
| HPS-FT080-60 | ±1800N(Fxy） | ±2400N(Fz) | ±60Nm(Mxy) | ±60Nm(Mz) | |
| HPS-FT080-80 | ±2400N(Fxy） | ±3200N(Fz) | ±80Nm(Mxy) | ±80Nm(Mz) | |
